管網式上海七氟丙烷滅火系統

一、管網式上海七氟丙烷滅火系統系統簡介

上海七氟丙烷是目前應用較為廣泛的滅火劑，具有滅火效率高、滅火后無污染、不導電、儲存空間小、無毒無殘留的特點。本公司生產的上海七氟丙烷滅火設備可根據客戶不同的要求進行設計，系統安裝簡單，維修方便，安全可靠。

二、管網式上海七氟丙烷滅火系統系統組成

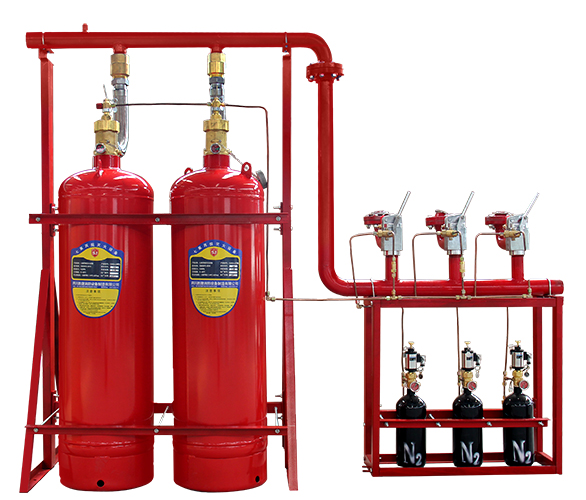

上海七氟丙烷滅火設備包括：滅火劑瓶組、驅動氣體瓶組、選擇閥、液體單向閥、氣體單向閥、噴嘴、集流管、信號反饋裝置、低泄高封閥、電磁型驅動裝置、安全閥、上海七氟丙烷滅火劑等組成。

上海七氟丙烷滅火設備（多瓶組上海七氟丙烷滅火系統）由上海七氟丙烷鋼瓶、容器閥、氮?dú)馄拷M，電磁驅動裝置、選擇閥、單向閥、集流管、連接管、壓力信號器、噴頭等部件組成。需要設置專用的氣瓶間。

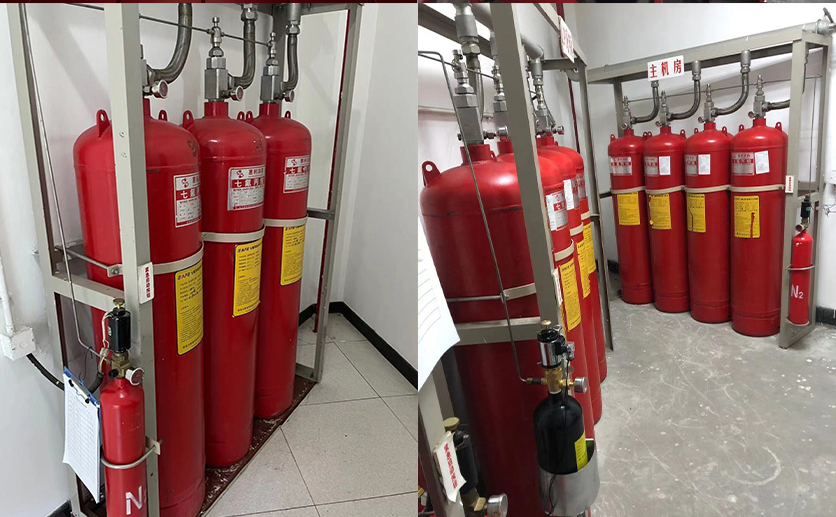

      有管網上海七氟丙烷滅火系統的上海氣體滅火劑儲存瓶平時放置在專用鋼瓶間內，通過管網連接，在火災發生時，將滅火劑由鋼瓶間，輸送到需要滅火的防護區內，通過噴頭進行噴放滅火。上海七氟丙烷滅火設備（上海七氟丙烷滅火系統）由上海七氟丙烷鋼瓶、容器閥、氮?dú)怛?qū)動瓶組，電磁驅動裝置、選擇閥、單向閥、集流管、連接管、安全泄壓閥、壓力信號器、噴頭、高壓管道、高壓管件等部件組成。上海七氟丙烷滅火設備（上海七氟丙烷滅火系統）充裝的上海七氟丙烷滅火劑無色無味、清潔、不導電、毒性低、滅火效率高、不污染被保護對象，特別是對大氣臭氧層無任何破壞作用。

三、管網式上海七氟丙烷滅火系統產品優勢

滅火速度快、效率高、主動性強、潔凈、安全、環保、技術成熟。

四、管網式上海七氟丙烷滅火系統應用場所

上海七氟丙烷上海氣體滅火設備適用于計算機房、通訊機房、理化實驗室、精密儀器室、貴重物品倉庫、發電機房、變電站、圖書館、檔案室、重要資料庫、交通指揮中心、醫療設備室、銀行、博物館、文物館、易燃化學品倉庫等場所。

（管網式上海七氟丙烷滅火設備別稱：有管網上海七氟丙烷滅火設備、上海七氟丙烷上海氣體滅火系統、上海七氟丙烷上海氣體滅火裝置、上海七氟丙烷自動滅火裝置、上海七氟丙烷自動滅火設備、上海七氟丙烷滅火器、內貯壓上海七氟丙烷）

五、上海七氟丙烷滅火設備(有管網上海七氟丙烷滅火系統)使用方法:系統操作方法

(1)系統工作原理

① 系統具有自動、手動、機械應急操作三種啟動方式。

② 自動狀態下，若某防護區發生有煙霧(或溫度上升)，該防護區的感煙(或感溫)火災探測器動作并向火災報警控制器送入一個單一火警信號，控制器即進入單一火警狀態，同時驅動電動警鈴發出單一火災報警信號，此時不會發出啟動滅火系統的控制信號。隨著該防護區火災的蔓延，溫度持續上升(或煙霧增大)，另一回路的感溫(或感煙)火災探測器動作，向控制器送入另一個單一火警信號，控制器立即確認發生火災，同時發出復合火災報警信號及聯動信號(關閉空調、送排風裝置和防火閥、防火門、防火卷簾等)。經過 30 秒時間的延時，控制器輸出信號啟動滅火系統，滅火劑經管網施放到該防護區實施滅火。控制器接收到壓力信號器的反饋信號后顯亮放氣指示燈，避免人員誤入。手動狀態下，報警控制器在火災發生時只發出火災報警信號而不產生聯動。

③ 自動或手動狀態下，在值班人員確認火警后，按下報警控制器面板上的或現場的“緊急啟動”按鈕可馬上啟動滅火系統。在噴放控制信號輸出前，按下報警控制器面板上或現場的“緊急停止”按鈕，系統將不會輸出噴放信號。

(2)機械應急操作當自動啟動、手動啟動均失效時，可進入氣瓶間實施機械應急操作啟動滅火系統。

① 單驅獨立系統

1)拉出驅動氣體瓶組上驅動閥的安全卡簧、壓下手動壓把。

2)驅動氣體瓶組的驅動閥或電磁閥失效時，逐一打開滅火劑瓶組上的容器閥(拉出手動保險銷、套上手柄向下拉到下止位置)。

② 多驅分配系統

1)拉出驅動裝置上電磁驅動閥的安全卡簧、壓下手動壓把。

2)驅動氣體瓶組的驅動閥或電磁鐵失效時，先手動打開對應防護區的選擇閥(邊拉開轉臂邊拉出壓臂)，再逐一打開滅火劑瓶組上的容器閥(拉出手動保險銷、套上手柄向下拉到下止位置)。

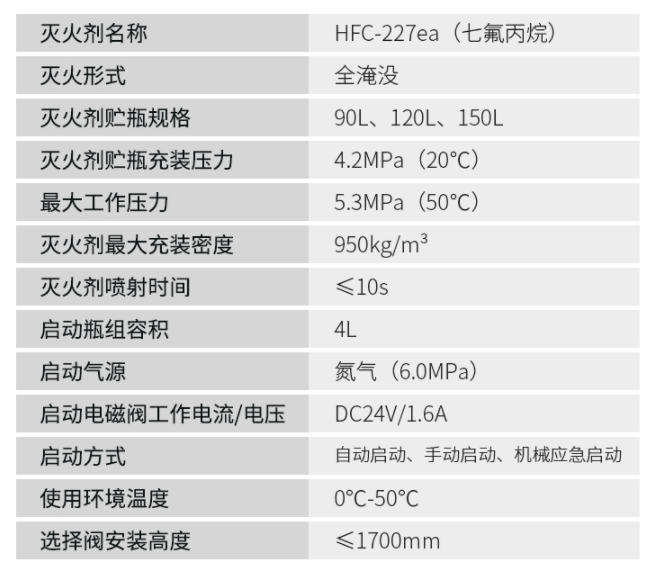

六、管網式上海七氟丙烷滅火系統技術參數：
